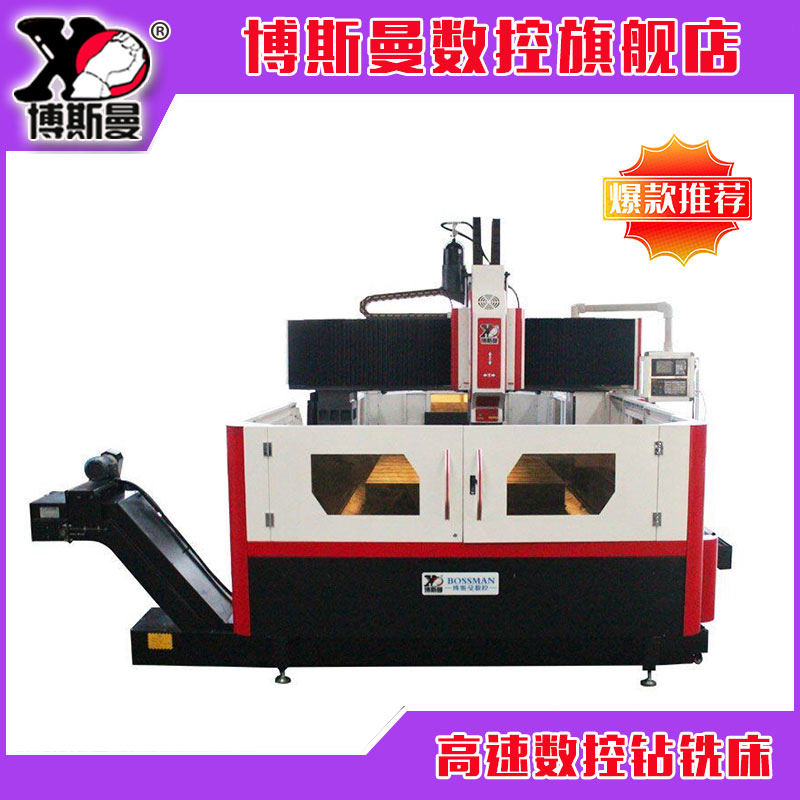

定梁式2625型龙门钻铣床

更新时间:2024-01-18 17:42:30
产品型号:BOSM-2625
浏览次数:8897
产品描述:UG环球视讯定梁式龙门钻铣床2625型是集机、电、液等先进技术于一体的机械加工设备,主要用于平面、法兰、阀门、结构件和孔的加工。广泛应用于机械制造行业各种板类、箱体类、机架类等复杂零件的粗、精加工,该机床可实现立式铣头横向(Y轴)、垂直运动(Z轴)与工作台纵向运动(X轴)的三轴联动。可进行铣、镗、钻、刚性攻丝、绞孔、锪孔等多工序加工。整机采用龙门框架结构,刚性高、精度保持性好,是市面上性价比较高的好设备

产品详情



点击查看塔机转台铣削加工视频

本款设备主要针对大型阀门类、箱体类、工程机械配件、等工件高度较高,钻铣工艺较多的工件。本设备可选装刀库,相较于龙门加工中心,钻孔能力更强,铣削稳定,且性价比高。

采用固定横梁式龙门框架结构,床身固定,双立柱与床身采用螺栓联接的布局形式。工作台在床身上作X轴移动,主轴箱在滑鞍上作Z向移动,滑鞍连同主轴箱在横梁上作Y向移动。

机床主要大件:床身、立柱、横梁、滑鞍、主轴箱均为高强度铸铁材料,这些大件采用三维计算机软件辅助优化设计,筋板布置合理,具有完善的热处理工艺过程来消除残余应力,保证整机具有足够的强度、刚性和高稳定性。

床身——工作台

(1)床身采用高强度HT250铸铁材料,利用计算机三维辅助优化设计,筋板布置合理,提高其刚度和强度。

(2)X轴导轨副采用进口重型直线导轨,动静摩擦系数小,工作台灵敏度高,高速振动小,低速无爬行,定位精度高,伺服驱动性能优:同时承载能力大,切削抗振动性能好。

(3)X轴驱动——伺服电机通过减速机与滚珠丝杠联接,带动工作台在床身上前后移动,实现X轴进给运动,并对丝杠进行预拉伸,以提高丝杠副的刚度。

横梁

(1)横梁与立柱成一体龙门框架结构,采用高强度HT250铸铁材料,筋板布置合理,具有足够的抗弯刚度和抗扭刚度。

(2)横梁导轨副采用重型直线导轨。

(3)Y轴驱动——伺服电机通过联轴器与滚珠丝杠直联,滚珠丝杠带动滑鞍在横梁上左右移动,实现Y轴进给运动。

主轴箱

(1) 主轴箱采用重型四条直线导轨,运动刚性高、定位精度高,低速平稳性好。

(2)Z轴驱动——伺服电机通过联轴器与滚珠丝杠直联,滚珠丝杠带动主轴箱在滑鞍上上下移动实现Z轴进给。Z轴电机带有自动抱闸功能,在断电的情况下,将电机轴抱紧,使之不能转动。

(3) 主轴组采用台湾健椿高速内出水主轴,具有高精度,高性能。主轴抓刀靠主轴上的蝶形弹簧以拉紧力通过四瓣式拉刀机构作用在刀柄的拉钉上,松刀则采用气动方式。

1.6气动系统

用于气转液增压缸给主轴松刀。

1.7机床防护

床身导轨(X轴)采用不锈钢伸缩防护罩;

横梁导轨(Y轴)采用柔性风琴式防护罩;

1.8润滑

(1)X、Y、Z三轴轴承均采用脂润滑方式。

(2)X、Y、Z三轴导轨均采用油润滑方式。

(3)X、Y、Z三轴滚珠丝杠副均采用油润滑方式。

1.9数控系统

数控系统标准配置北京凯恩帝控制系统及驱动,功能齐全,操作简便;标准RS-232通讯接口、USB插口及相关软件。
